直流支撐電容器用于支持直流網絡, 整流電路的直接輸出有點像饅頭波, 改善了直流負載電容器的電路波動, 并提高了直流鏈電容器的電容值, 直流母線的電壓波動越小。當負載有周期性峰值電流需求時, 支持電容器提供短電流以維持輸出穩定性。

顯然, 直流支撐電容器支持的電容器有過濾電容器 (平滑波形) 和儲能電容器 (提供瞬變電流的需求) 的效果。

直流支撐電容器的應用

新能源產業: 光伏逆變器、風電變流器等。

節能行業: 高壓變頻器等。

電力行業: 大型高頻開關電源、不間斷電源 ups、應急電源 EPS、中頻電源、直流穩壓電源、電鍍電源、電源供電等。

電能質量行業: 動態同步無功補償器 svg、有源電力濾波器等 APF。

汽車行業: 純電動汽車、混合動力汽車等。

電力機車行業: 機車牽引變流器, 地鐵, 高速鐵路, 輕軌, 電車等。

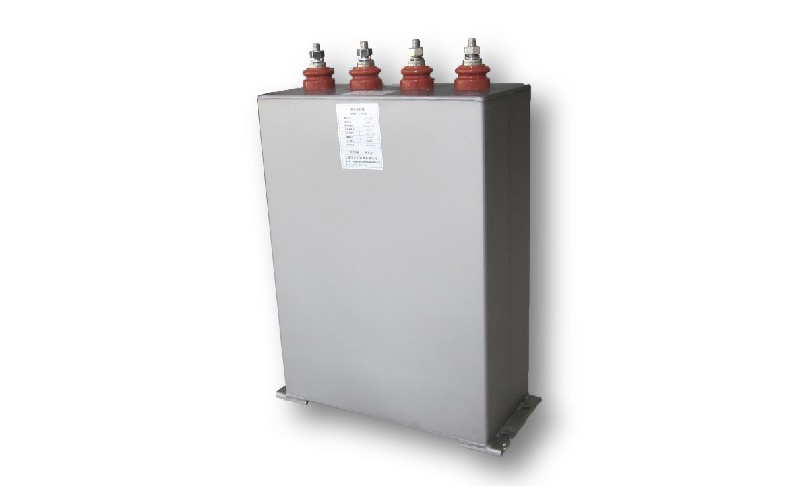

直流支持電容器, 又稱直流連接電容器。直流支持電容器屬于無源器件。直流支持電容器, 主要用于聚丙烯薄膜介質直流電容器, 它具有耐高壓、大電流、低阻抗、低電感、小容量損耗、小泄漏電流、良好的溫度性能、快速充放電速度快, 使用壽命長 (約10萬小時), 安全可靠, 防爆穩定性好, 安裝方便無極性。廣泛應用于電力電子行業。
